鍋爐系統設計概況
鍋爐及其系統的設計符合有關節能法律、法規、安全技術規范及其相應標準的要求。鍋爐爐膛結構設計合理，與設計燃料品種相適應，保證安全、穩定、高效燃燒。受熱面布置合理，選取合理經濟的煙氣流速，減小煙氣側的阻力。合理設置檢修們（孔），便于受熱面清灰、清垢、保養和維修。當對流受熱面易集灰時，應當設置清灰裝置。鍋爐門（孔）、應當采用密封結構，保證鍋爐漏風系統在設計要求之內。
鍋爐房系統設計時應當在保證安全性能的前提下，充分提高能源利用效率，減少水、電、自用熱以及其它消耗，促進熱能回收和梯級利用。鍋爐房設備布置時應當盡量減少管道、煙風道的長度及其彎頭數量，從而減少流動阻力。一次風道宜采用圓形結構，并考慮其膨脹及其吊掛支撐。

鍋爐安裝之前，為了能迅速運行起來，必須做好下列準備工作：    1

、技術準備：組織有關人員熟悉全套鍋爐圖紙、技術資料。依據現行有關規程、規范、技術標準，編制施工方案、各項計劃、工藝規程及技術措施等。3

安裝地點應符合TS 0001-2012《鍋爐安全技術監察規程》、50041-2008《鍋爐房設計規范》及《鍋爐節能技術監督管理規程》關于鍋爐房布置的要求。

、地基準備：地基圖僅供用戶及土建部門參考，基礎施工具體情況按當?shù)赝临|而定，參考本地基圖或土建設計部門的鍋爐房圖紙進行施工，澆灌主機及各種輔機承重部分的混凝土，預留各種部分地腳螺栓孔。<span style="" mso-spacerun:"yes";font-family:宋體;line-heiht:150%;"="">

四噸燃氣低氮鍋爐



就是WNS蒸汽鍋爐。
WNS蒸汽鍋爐指的是全自動燃油（氣）蒸汽鍋爐，采用臥式內燃全濕背，高效螺紋煙管，配有完善的保溫外包設計，鍋爐熱效率高達85%以上，產品設計新穎、結構合理，工藝性能良好，使本產品具有不同凡響的優異品質。
1、先進的蒸汽鍋爐全自動控制器，全中文液晶屏，人機界面，用戶只需輕松設定，鍋爐即能按用戶要求啟停、負荷調節、自動給水等全自動運作。鍋爐功能完備，保護齊全，操作簡單，安全可靠，具有自我診斷功能。鍋爐運行中一旦出現異?，F(xiàn)象就自動中斷燃燒，發出聲光報警。
2、鍋爐燃燒器由世界知名制造商供應，按照控制器指令自動燃燒、停止，的程控器擁有多項安全保護，性能安全穩定，維修率低。

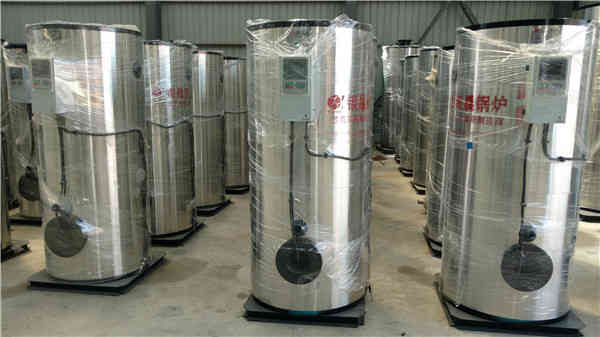

3、立式蒸汽鍋爐采用燃燒機下置方式，二回程結構，燃料燃燒充分，鍋爐運行穩定；煙管內插有擾流片，減緩排煙速度，增加換熱量，鍋爐熱效率高，降低用戶使用成本。

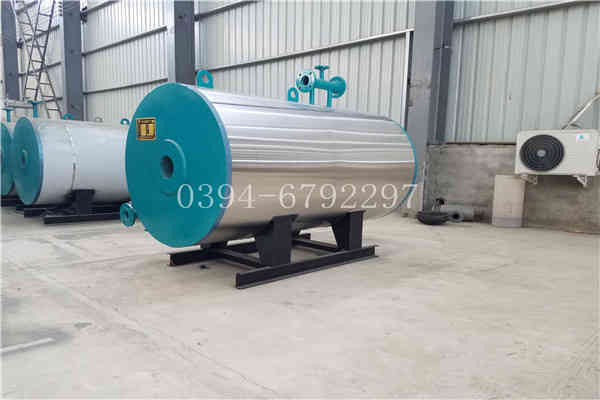

4、臥式蒸汽鍋爐為鍋殼式全濕背順流三回程煙火管結構，火焰在大燃燒室內微正壓燃燒，完全伸展，燃燒熱負荷低，燃燒熱效率高，有效地降低了排煙溫度，節能降耗，使用經濟。波形爐膽和螺紋煙管結構，即提高了鍋爐的吸熱強度，又滿足了換熱面受熱膨脹的需要，科學合理，經久耐用。
5、本鍋爐嚴格按照《蒸汽鍋爐安全監察規程》、JB/T 10094-2002《工業鍋爐通用技術條件》、JB/T 1619-2002《鍋殼鍋爐本體制造技術條件》的要求，進行設計、制造、監檢，確保鍋爐品質優良，達到能耗低、熱效率高、壓力穩定、供氣量足、經濟使用。
6、鍋爐的爐膽空間大，儲存的蒸汽多，適應負荷能力強。設計合理的內置汽水分離器裝置，滿足用戶需用較高品質蒸汽的要求。爐體開設人孔、頭孔、手孔，便于對爐膽內部進行清理，使維修、養護極為方便。
7、鍋爐安全設有多級聯鎖保護：壓力開關保護（高于設定壓力自動停機并報警）、低水位保護（鍋爐本體內水位低于警戒水位，自動切斷電源并報警）、安全閥保護（鍋爐壓力超過工作壓力，自動泄氣降壓），確保鍋爐在各種工況下萬無一失，安全到家。
8、有機組合的機電一體化外觀，精巧新穎、結構緊湊、少占空間，方便運輸、安裝。
9、采用新型隔熱保溫材料和優質白色彩鋼板包裝，重量較輕，保溫性能好，美觀大方，不易銹蝕。
鍋爐是一個整體設備，鍋爐，燃燒機，以及鍋爐燃料必須匹配，才能發揮佳效果。提到鍋爐首先要提到安全，安全是鍋爐永恒的定義。傳統鍋爐皆以金屬管將與水高溫火焰隔開，以熱傳導的方式將水與高溫，煙氣進行熱交換，不但結構復雜，而且熱交換的效率完全取決于金屬管的導熱系數，當鍋爐的水加熱到60--70度的時候，鍋爐容易結垢，而且不易清理，而嚴重且水垢嚴重影響了鍋爐的導熱性能，降低鍋爐熱效率，更嚴重的引起鍋爐，



四噸燃氣低氮鍋爐
無論噸位多大，鍋爐的工作原理基本相同。
鍋爐的作用是將燃料的化學能轉變?yōu)闊崮?，并利用熱能加熱鍋?nèi)的水使之成為具有足夠數量和一定質量（汽溫、汽壓）的過熱蒸汽，供汽輪機使用?，F(xiàn)在火力發電廠的鍋爐容量大、參數高、技術復雜、機械化和自動化水平高，所以燃料主要是煤，并且煤在燃燒之前先制成煤粉，然后送入鍋爐在爐膛中燃燒放熱。概括地說，鍋爐是主要工作過程就燃料的燃燒、熱量的傳遞、水的加熱與汽化和蒸汽的過熱等。
整個鍋爐由鍋爐本體和輔助設備兩部分組成。
省煤器。位于鍋爐尾部垂直煙道，利用煙氣余熱加熱鍋爐給水，降低排煙溫度，提高鍋爐效率，節約燃料。

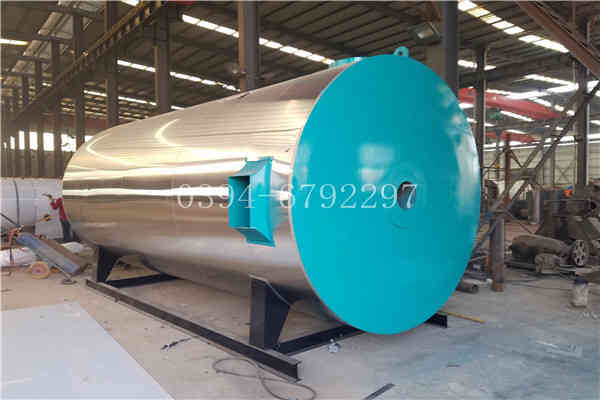

WNS系列蒸汽鍋爐是鍋殼式、波形爐膽、螺紋煙管型節能鍋爐，采用三回程濕背式結構，燃料在爐膽內燃燒產生高溫煙氣，經回燃室→對流管束→前煙箱→第二對流管束→后煙箱→常壓冷凝器→煙囪排入大氣。爐膽在設計中采用波形爐膽，能較好的與火焰形狀相適應，保證了燃燒充分，波形爐膽降低了爐膽剛性，減小了變形應力，可保證制造質量。同時在回燃室安裝了檢查孔或彈簧式防爆檢查門，本體上設置的人孔有利于鍋爐的安全運行及維修。鍋爐安全控制嚴格按照NB/T47034-2013《工業鍋爐技術條件》和有關規程規定執行。
汽水系統：水處理設備→軟化水→儲水箱→水泵→冷凝器→儲水箱→給水泵→鍋爐→汽水分離器→主蒸汽閥→分汽缸→用熱主體。



鍋爐分類
可以從不同角度出發對鍋爐進行分類：
1.按結構形式可分為鍋殼鍋爐（火管鍋爐）、水管鍋爐和水火管鍋爐。
2.按用途不同可分為電站鍋爐、工業鍋爐、生活鍋爐等。
3.按容量大小可分為大型鍋爐、中型鍋爐和小型鍋爐。習慣上，蒸發量大于100t／h的鍋爐為大型鍋爐，蒸發量20～100t／h的鍋爐為中型鍋爐，蒸發量小于20t／h的鍋爐為小型鍋爐。
4.按蒸汽壓力大小可分為低壓鍋爐（p≤2.5MPa）、中壓鍋爐（2.5MP＜p≤5.9MPa）、高壓鍋爐（p＝9.8MPa）、超高壓鍋爐（p＝13.7MPa）等。
5.按燃料和能源種類不同可分為燃煤鍋爐、燃油鍋爐、燃氣鍋爐、廢熱（余熱）鍋爐等。
6.按燃料在鍋爐中的燃燒方式可分為層燃爐、沸騰爐、室燃爐。
7.按工質在蒸發系統的流動方式可分為自然循環鍋爐、強制循環鍋爐、直流鍋爐等。
