鍋爐房設計規范50041-2008
4鍋爐房的布置
4.1位置的選擇
4.1.1 鍋爐房位置的選擇，應根據下列因素分析后確定：
1 應靠近熱負荷比較集中的地區，并應使引出熱力管道和室外管網的布置在技術、經濟上合理；
2 應便于燃料貯運和灰渣的排送，并宜使人流和燃料、灰渣運輸?shù)奈锪鞣珠_；
3 擴建端宜留有擴建余地；
4 應有利于自然通風和采光；
5 應位于地質條件較好的地區；
6 應有利于減少煙塵、有害氣體、噪聲和灰渣對居民區和主要環境保護區的影響，全年運行的鍋爐房應設置于總體小頻率風向的上風側，季節性運行的鍋爐房應設置于該季節大頻率風向的下風側，并應符合環境影響評價報告提出的各項要求；
7 燃煤鍋爐房和煤氣發生站宜布置在同一區域內；
8 應有利于凝結水的回收；
9 區域鍋爐房尚應符合城市總體規劃、區域供熱規劃的要求；
10 易燃、易爆物品生產企業鍋爐房的位置，除應滿足本條上述要求外，還應符合有關專業規范的規定。
4.1.2鍋爐房宜為的建筑物。
4.1.3 當鍋爐房和其他建筑物相連或設置在其內部時，嚴禁設置在人員密集場所和重要部門的上一層、下一層、貼鄰位置以及主要通道、疏散口的兩旁。并應設置在首層或地下室一層靠建筑物外墻部位。
4.1.4住宅建筑物內，不宜設置鍋爐房。
4.1.5采用煤粉鍋爐的鍋爐房，不應設置在居民區、風景名勝區和其他主要環境保護區內。
4.1.6采用循環流化床鍋爐的鍋爐房，不宜設置在居民區。
4.2建筑物、構筑物和場地的布置
4.2.1 鍋爐房區域內的各建筑物、構筑物的平面布置和空間組合，應緊湊合理、功能分區明確、建筑簡潔協調、滿足工藝流程順暢、安全運行、方便運輸、有利安裝和檢修的要求。
4.2.2 新建區域鍋爐房的廠前區規劃，應與所在區域規劃相協調。鍋爐房的主體建筑和附屬建筑，宜采用整體布置。鍋爐房區域內的建筑物主立面，宜面向主要道路，且整體布局應合理、美觀。
4.2.3 工業鍋爐房的建筑形式和布局，應與所在企業的建筑風格相協調；民用鍋爐房、區域鍋爐房的建筑形式和布局，應與所在城市(區域)的建筑風格相協調。
4.2.4 鍋爐房區域內的各建筑物、構筑物與場地的布置，應充分利用地形，使挖方和填方量小，排水順暢，且應防止水流人地下室和管溝。
4.2.5 鍋爐間、煤場、灰渣場、貯油罐、燃氣調壓站之間以及和其他建筑物、構筑物之間的間距，應符合現行標準《建筑設計防火規范》50016、《城鎮燃氣設計規范》50028及有關標準規定，并滿足安裝、運行和檢修的要求。
4.2.6 運煤系統的布置應利用地形，使提升高度小、運輸距離短。煤場、灰渣場宜位于主要建筑物的全年小頻率風向的上風側。
4.2.7 鍋爐房建筑物室內底層標高和構筑物基礎頂面標高，應高出室外地坪或周圍地坪0.15m及以上。鍋爐間和同層的輔助間地面標高應一致。
4.3鍋爐間、輔助間和生活間的布置
4.3.1單臺蒸汽鍋爐額定蒸發量為1～20t／h或單臺熱水鍋爐額定熱功率為O.7～14Mw的鍋爐房，其輔助間和生活間宜貼鄰鍋爐間固定端一側布置。單臺蒸汽鍋爐額定蒸發量為35～75t/h或單臺熱水鍋爐額定熱功率為29～70Mw的鍋爐房，其輔助間和生活間根據具體情況，可貼鄰鍋爐間布置，或單獨布置。

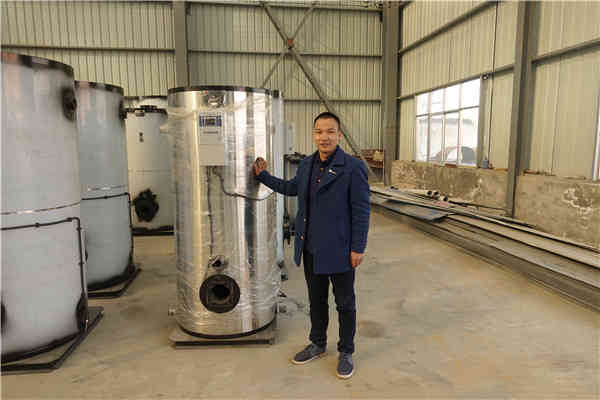

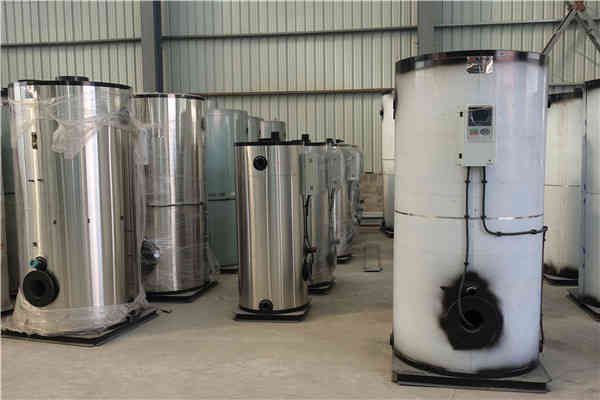

四噸冷凝燃油鍋爐





四噸冷凝燃油鍋爐
鍋爐使用前的檢查：
（一）給水系統及水處理檢查
1、檢查自動給水裝置的各部件，并確認各部件無異常達到正常運行條件。
2.、將給水泵的空氣孔打開排出空氣，給水泵的開關位置處于手動并檢查電機的回轉方向是否正確。
3、將給水泵進出口的閥門全部開啟。
4、檢查鍋爐給水閥或電動給水閥開啟情況。
5、檢查水位計，并觀察考克是否靈活通暢。
6、沖洗水位計，并觀察考克排水后，關閉考克后，水位能否恢復正常。如有異?，F(xiàn)象，立即檢查系統及考克有否堵塞。
7、檢查自動給水系統的止回閥，截止閥等各閥是否正確開啟或關閉。
8、離子交換設備、除氧設備及加設備應無泄漏、堵塞具備運行條件。



控制系統：
本系列鍋爐配備有A48Y全啟式彈簧閥安全閥。
燃燒器采用自動燃燒器，外形美觀，自動化程度高，從預吹掃、點火、火力自動轉換到自動停爐及熄火保護，均可實現全自動控制。
給水泵采用CR型，實現鍋爐自動給水。
同時，本系列鍋爐鍋爐具有以下安全保護措施及應注意事項：
1、鍋爐具有下列功能的連鎖裝置：
全部送風機斷電時，自動切斷全部燃料供應；
燃氣壓力低于規定值時，自動切斷燃氣的供應；
2、燃燒器裝設可靠的點火程序控制、自動吹掃、火焰檢測和熄火報警及熄火保護裝置，燃氣壓力超限及欠壓報警和保護調節裝置、燃氣泄漏檢測報警裝置和故障停運報警等安全保護裝置，以確保燃燒器的安全運行。
3、本系列鍋爐具有高、低水位報警和低水位聯鎖保護、蒸汽超壓報警和聯鎖保護功能,鍋爐運行時保護裝置和連鎖裝置不得任意退出使用，連鎖保護裝置的電源應可靠。
4、鍋爐任何時候啟動前必須開啟鼓風機和燃燒器預吹掃，吹掃嚴格按TS 0001-2012《鍋爐安全技術監察規程》要求進行，以防發生事故。
5、停爐時必須切斷燃料供應。
鍋爐使用前的檢查：
（一）給水系統及水處理檢查
1、檢查自動給水裝置的各部件，并確認各部件無異常達到正常運行條件。
2.、將給水泵的空氣孔打開排出空氣，給水泵的開關位置處于手動并檢查電機的回轉方向是否正確。
3、將給水泵進出口的閥門全部開啟。
4、檢查鍋爐給水閥或電動給水閥開啟情況。
5、檢查水位計，并觀察考克是否靈活通暢。
6、沖洗水位計，并觀察考克排水后，關閉考克后，水位能否恢復正常。如有異常現象，立即檢查系統及考克有否堵塞。
7、檢查自動給水系統的止回閥，截止閥等各閥是否正確開啟或關閉。
8、離子交換設備、除氧設備及加設備應無泄漏、堵塞具備運行條件。
