鍋爐系統設計概況
鍋爐及其系統的設計符合有關節能法律、法規、安全技術規范及其相應標準的要求。鍋爐爐膛結構設計合理，與設計燃料品種相適應，保證安全、穩定、高效燃燒。受熱面布置合理，選取合理經濟的煙氣流速，減小煙氣側的阻力。合理設置檢修們（孔），便于受熱面清灰、清垢、保養和維修。當對流受熱面易集灰時，應當設置清灰裝置。鍋爐門（孔）、應當采用密封結構，保證鍋爐漏風系統在設計要求之內。
鍋爐房系統設計時應當在保證安全性能的前提下，充分提高能源利用效率，減少水、電、自用熱以及其它消耗，促進熱能回收和梯級利用。鍋爐房設備布置時應當盡量減少管道、煙風道的長度及其彎頭數量，從而減少流動阻力。一次風道宜采用圓形結構，并考慮其膨脹及其吊掛支撐。
熱水鍋爐



、鍋爐使用單位應當建立能效考核、獎懲工作機制，結合本單位實際情況積極推行合同能源管理，安排進行定期能效測試，對不符合節能要求的應當及時進行整改。
4、鍋爐使用單位應當對鍋爐及其系統所包括的設備、儀表、裝置、管道和閥門等定期進行維護保養，發現異常情況時應當及時處理并且記錄。
5、鍋爐使用單位應當對鍋爐及其系統的能效情況進行日常檢查和監測。重點檢查和檢測的項目，包括鍋爐使用燃料與設計燃料的符合性，燃料消耗量，介質出口溫度和壓力，鍋爐補給水量和補給水溫度，排煙溫度，爐墻表面溫度，以及系統有無跑、冒、滴、漏等情況。
6、鍋爐使用單位應當加強能源檢測、計量與統計工作。有條件的工業鍋爐使用單位應當定期對鍋爐及其系統運行能效進行評價，評價方法參照TS 0003《工業鍋爐能效與評價規則》。
7、鍋爐使用單位每兩年應當對在用鍋爐進行一次定期能效測試，測試工作宜結合鍋爐外部檢驗，由質檢總局確定的能效測試機構進行。



熱水鍋爐
通電試運行：
系統經專業技術人員檢查無誤后，方可通電進行調試。
a、 系統有“自動”和“手動”兩種工作狀況，調試時應先選用“手動”模式，將控制柜上的選擇開關旋至“手動”檔；
b、 合上電源、電源指示燈、相關儀表都應有指示或顯示；
c、 根據實際運行要求，在儀表上設定相關參數：如溫度上限、溫度下限、溫度極限、壓力極限等；
d、 采用“點動”方式啟動循環水泵，觀察泵的轉向是否正確，若反向運轉，則切斷電源，倒接電機電源接線至轉向正確；
e、 手動運行正常后，則將“選擇開關”撥到“自動”檔，讓系統自動運行，觀察系統運行是否正常，各儀表是非工作正常；
f、 若出現異常情況，按下電控柜面板上的“急停”按鈕，可無條件切斷系統運行，檢修后再按此按鈕，系統將自動恢復運行；
、 試運轉正常后，連續觀察系統運行24小時，仔細觀察是否有異常現象，若無異常，鍋爐可正式投入使用；
h、 系統運行過程中可通過檢測或觀察儀表的有關數據判斷鍋爐的工作情況；
i、 連續運行8小時，仔細檢查鍋爐運行情況，評估鍋爐是否達到設計要求。

根據電氣規范和鍋爐額定功率，配置足夠容量的三相四線制380V/150Hz（±10%）的電源；2. 2

根據隨機接線圖連接電纜線，務必連接正確牢固；電控柜與鍋爐本體之間應設置有電纜溝或橋架，以便接線。連接電纜應選用25mm^{以上銅線。}



^{性能特點：
WNS型鍋爐具有以下優點：

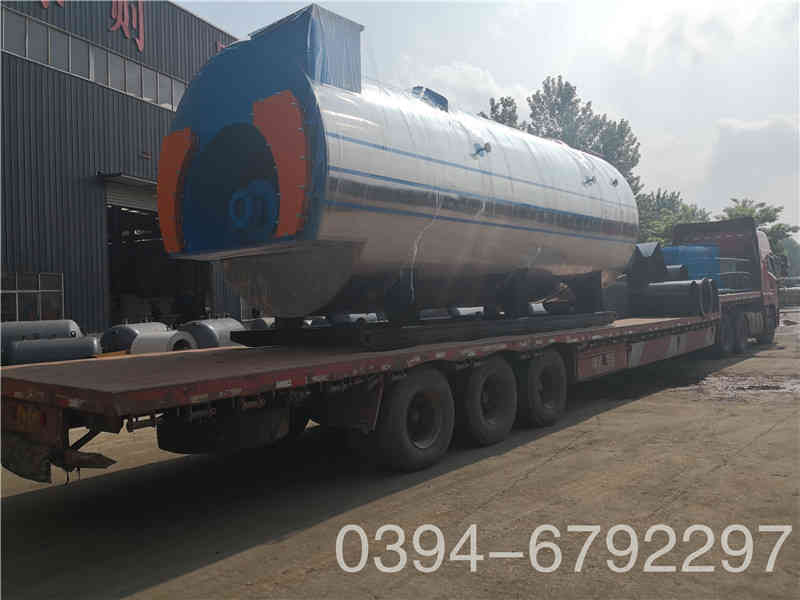

1、本系列鍋爐整體出廠，運輸安裝方便。
2、鍋爐采用波紋爐膽及螺紋煙管，換熱效果好，且利于膨脹。
3、燃燒設備采用進口燃燒器，可實現全自動化控制燃燒。
4、鍋爐設有自動給水、水位及超壓報警等裝置，可以安全有效地運行。
5、鍋爐設有冷凝器，可以有效降低尾部煙氣溫度，提高鍋爐運行熱效率。}
