1. 電控柜為開啟式結構，一般前后門均可打開，電控柜基礎應高出地面100~150mm，根據電控柜尺寸預埋角鋼。用螺栓將電控柜連接固定在基礎上，前后空間不小于1000mm，以便檢修。小型鍋爐電控柜與鍋爐本體組合成一整體出廠（小于0.35MW的立式鍋爐）；
2. 檢查控制柜無損壞，內部接線無松動、脫落現象；
3. 接線前先閱讀隨機附帶的相關電氣原理圖；
4. 用戶電源線接到開關端頂部銅排上，柜外控制線接到柜體內的接線端子上；
5. 電控柜就近埋設鋼板接引地線，接地電阻小于4Ω；
6. 導線規格應符合要求，宜使用套管保護，走暗線，三相動力線必須是三相四線制；
7. 接線完畢后，仔細檢查是否正確、牢固。
就是WNS蒸汽鍋爐。
WNS蒸汽鍋爐指的是全自動燃油（氣）蒸汽鍋爐，采用臥式內燃全濕背，高效螺紋煙管，配有完善的保溫外包設計，鍋爐熱效率高達85%以上，產品設計新穎、結構合理，工藝性能良好，使本產品具有不同凡響的優異品質。
1、先進的蒸汽鍋爐全自動控制器，全中文液晶屏，人機界面，用戶只需輕松設定，鍋爐即能按用戶要求啟停、負荷調節、自動給水等全自動運作。鍋爐功能完備，保護齊全，操作簡單，安全可靠，具有自我診斷功能。鍋爐運行中一旦出現異常現象就自動中斷燃燒，發出聲光報警。
2、鍋爐燃燒器由世界知名制造商供應，按照控制器指令自動燃燒、停止，的程控器擁有多項安全保護，性能安全穩定，維修率低。

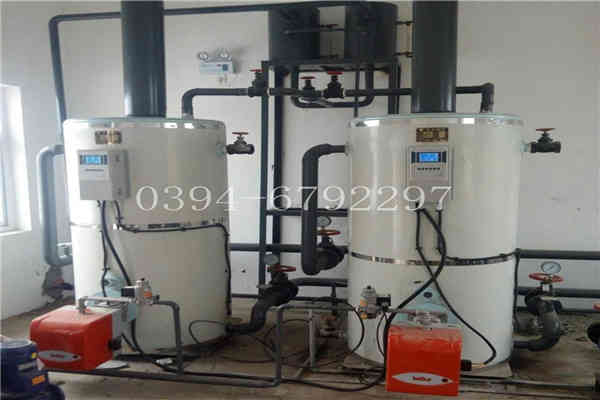

3、立式蒸汽鍋爐采用燃燒機下置方式，二回程結構，燃料燃燒充分，鍋爐運行穩定；煙管內插有擾流片，減緩排煙速度，增加換熱量，鍋爐熱效率高，降低用戶使用成本。
4、臥式蒸汽鍋爐為鍋殼式全濕背順流三回程煙火管結構，火焰在大燃燒室內微正壓燃燒，完全伸展，燃燒熱負荷低，燃燒熱效率高，有效地降低了排煙溫度，節能降耗，使用經濟。波形爐膽和螺紋煙管結構，即提高了鍋爐的吸熱強度，又滿足了換熱面受熱膨脹的需要，科學合理，經久耐用。
5、本鍋爐嚴格按照《蒸汽鍋爐安全監察規程》、JB/T 10094-2002《工業鍋爐通用技術條件》、JB/T 1619-2002《鍋殼鍋爐本體制造技術條件》的要求，進行設計、制造、監檢，確保鍋爐品質優良，達到能耗低、熱效率高、壓力穩定、供氣量足、經濟使用。
6、鍋爐的爐膽空間大，儲存的蒸汽多，適應負荷能力強。設計合理的內置汽水分離器裝置，滿足用戶需用較高品質蒸汽的要求。爐體開設人孔、頭孔、手孔，便于對爐膽內部進行清理，使維修、養護極為方便。
7、鍋爐安全設有多級聯鎖保護：壓力開關保護（高于設定壓力自動停機并報警）、低水位保護（鍋爐本體內水位低于警戒水位，自動切斷電源并報警）、安全閥保護（鍋爐壓力超過工作壓力，自動泄氣降壓），確保鍋爐在各種工況下萬無一失，安全到家。
8、有機組合的機電一體化外觀，精巧新穎、結構緊湊、少占空間，方便運輸、安裝。
9、采用新型隔熱保溫材料和優質白色彩鋼板包裝，重量較輕，保溫性能好，美觀大方，不易銹蝕。
供應臥式燃煤蒸汽鍋爐河南銀晨鍋爐 0394-6792297



冷凝器的安裝

、冷凝器系組件出廠，安裝前應檢查冷凝器管進出煙口法蘭螺栓孔是否分別與鍋爐及煙囪接管匹配（石棉編繩）；2

3、冷凝器為非承壓設備，嚴禁承壓使用。

WNS系列蒸汽鍋爐是鍋殼式、波形爐膽、螺紋煙管型節能鍋爐，采用三回程濕背式結構，燃料在爐膽內燃燒產生高溫煙氣，經回燃室→對流管束→前煙箱→第二對流管束→后煙箱→常壓冷凝器→煙囪排入大氣。爐膽在設計中采用波形爐膽，能較好的與火焰形狀相適應，保證了燃燒充分，波形爐膽降低了爐膽剛性，減小了變形應力，可保證制造質量。同時在回燃室安裝了檢查孔或彈簧式防爆檢查門，本體上設置的人孔有利于鍋爐的安全運行及維修。鍋爐安全控制嚴格按照NB/T47034-2013《工業鍋爐技術條件》和有關規程規定執行。
汽水系統：水處理設備→軟化水→儲水箱→水泵→冷凝器→儲水箱→給水泵→鍋爐→汽水分離器→主蒸汽閥→分汽缸→用熱主體。



供應臥式燃煤蒸汽鍋爐河南銀晨鍋爐 0394-6792297
特別注意事項：
1）.操作鍋爐的人員應經過專業培訓并取得操作證。
2）.鍋爐安裝必須經專業的安裝公司并取得使用許可證。
3）.鍋爐在準備使用前，必須先單機試運行及詳細了解鍋爐的特性及操作使用說明書（含配套設備的說明書）。
4）.安裝、使用、維修、保養等必須按相應的規定進行。
5）.在未對設備的使用全部了解清楚的情況下，應向我公司先咨詢了解清楚。
6）.鍋爐設備在運行時必須有專人值守；
10噸指的是鍋爐的容量，也叫出力。
對于蒸汽鍋爐，指的是每小時額定蒸發量10噸，熱水鍋爐是每小時供熱7MW，等同于傳統的10噸熱水鍋爐。
燃煤鍋爐概述
燃煤鍋爐是指燃料燃燒的煤，煤炭熱量經轉化后，產生蒸汽或者變成熱水，但并不是所有的熱量全部有效轉化，有一部分無功消耗，這樣就存在效率問題，一般大些的鍋爐效率高些，60% ~ 80%之間。
燃煤鍋爐就是燃料為燃煤的鍋爐，是指經過燃煤在爐膛中燃燒釋放熱量，把熱媒水或其它有機熱載體(如導熱油等)加熱到一定溫度(或壓力)的熱能動力設備。
原理
(1)臥式燃煤熱水鍋爐在結構上屬單鍋筒縱置式，爐膛左右兩側裝有水墻管，并形成翼形煙道，鍋筒內布置螺紋煙管，采用漏煤極少的活動爐排，結構合理，熱效率高，大大節約能耗。
(2)臥式燃煤常壓蒸汽鍋爐 熱水鍋爐 燃氣鍋爐 燃油鍋爐 燃煤鍋爐，節能環保鍋爐，采用單鍋筒縱向布置的三回程水火管式結構，爐膛兩側密布光管水冷壁管，設計結構合理緊湊;受熱面積大，煙氣流程長，傳熱效果好，排煙溫度低，所以熱效率高，運行成本低，使用更經濟。
(3)立式燃煤鍋爐，熱水鍋爐，爐膛采用水冷彎管結構，四周是爐膽，受熱面積大，熱效率高，節能降耗;外殼采用橢圓型封頭，爐排采用鑄鐵圓形爐排，經久耐用，使用壽命長。
(4)臥式燃煤鍋爐，燃料在爐排上燃燒后，火焰經過矮墻到燃燼室，從燃燼室經兩側翼形煙道到前煙箱，再由煙管管束到后煙室，然后由引風機抽引通過煙囪排入大氣，不僅可防止鍋殼底部受爐膛高溫輻射，而且可使高溫管板入口煙溫下降，加之輔以回水引射，鍋筒底部無死水區，還可以有效防止管板因過冷、沸騰而結垢及爐底凸包，煙氣轉向煙室可起除塵作用，也降低了原始排塵濃度。
(5)燃煤鍋爐本體布置緊湊，占地面積小，運輸方便，采用快裝出廠，安裝周期短，安裝費用低，用戶投入資金少，回收效益快。
(6)立式燃煤鍋爐，熱水鍋爐，受熱面積的管子全部是直管，并且有足夠的清污手孔裝置，便于手工機械清理污垢和進行內部檢查。臥式燃煤常壓熱水鍋爐，上部配有足夠大的人孔，人員可以從人孔進入爐體內部，大大方便了檢查和維修鍋爐。
結構分類
煤粉燃燒器是將煤粉送入爐膛進行燃燒的設備。
①旋流式燃燒器:攜帶煤粉的一次風和不帶煤粉的二次風分別用不同管道與燃燒器連接。煤粉與空氣能充分混合并形成回流區。每臺鍋爐可配置4~48只燃燒器。
②直流式燃燒器:噴口成狹窄形,其一、二次風在燃燒器中都不旋轉。煤粉在其中能完全燃燒。
受熱面分蒸發受熱面和過熱受熱面?，F(xiàn)代大、中型鍋爐均以水冷壁構成爐膛，由此水冷壁(即受熱面)吸收爐內輻射熱使水蒸發成飽和蒸汽。為不增加爐膛容積而增加輻射受熱面，大型鍋爐可采用雙面曝光的水冷壁。過熱受熱面可分為布置于爐膛上部的屏式過熱器受熱面和布置于對流煙道內的對流過熱器受熱面。前者吸收爐內輻射熱;后者吸收對流熱。
空氣預熱器裝于鍋爐煙道尾部，用以回收煙氣余熱，提高助燃空氣的溫度。高參數、大容量的鍋爐為提高熱風溫度(&t;300℃),常需使空氣預熱器與省煤器分級交叉布置。



燃燒器的安裝
本系列蒸汽鍋爐出廠時，小容量鍋爐一般燃燒器已經安裝到了鍋爐主機上，中大容量的鍋爐，燃燒器與鍋爐主機分開發運。安裝時，先將燃燒器從包裝箱中取出，視燃燒頭與火嘴磚之間的間隙大小，在燃燒器頭部火焰筒上密實纏繞數層石棉繩，對準前煙箱面板上所留出的孔洞水平塞緊裝入，后用螺栓將燃燒器法蘭與前煙箱燃燒器連接法蘭連接牢固。在裝配時，燃燒器法蘭與前煙箱燃燒器連接法蘭之間必須加石棉密封襯墊。
其它安裝相關要求參照廠家的《燃燒器說明書》。
敬告：燃燒器須保持水平，燃燒頭與火嘴磚之間的剩余間隙，須用硅酸鋁耐火纖維氈填實。操作時，打開鍋爐后煙箱檢查孔蓋，從后部進入爐膽內進行施工，施工完畢，人員退出，后擋火墻、檢查孔蓋原樣恢復，密封上緊。
安全附件、閥門、儀表、管道及附件的安裝
汽水系統安裝應符合TS 0001-2012《鍋爐安全技術監察規程》的規定：
1. 管道、閥門、儀表的安裝應按照自動控制的要求（或者電控柜線路圖）以及有關圖紙進行安裝。
2.燃料供應管道應裝流量計，且該流量計必須同時具備指示、積算、記錄功能；同時還必須安裝指示燃料溫度的溫度表和和指示燃料壓力的壓力表；
3、安全閥應在水壓試驗后鉛直安裝，安全閥應接裝排汽管，將排汽導向鍋爐房外安全處，并有足夠的流通截面積，保證排汽暢通；
4、進鍋爐前給水管道上必須安裝具有指示、積算、記錄功能的流量計；
5、排污管接至排污溝或其它安全處，管道應固定，防止排污時移位或發生反擊燙傷事故等；
6、總汽閥以外的蒸汽管道由使用單位配接，在總汽閥管道上至少有一個彎頭，否則應加裝伸縮管，管道外壁應加保溫層；
